耶鲁气动葫芦
AirStar 气动环链葫芦
额定载荷 250 - 1000 公斤
产品详情
产品特性
- 使用合金起重链条提升重型负载；或者使用不锈钢链条应用于防火花工况或提升中型负载。
- 适用于高工作级别的闸式制动器装置。
- 多叶片构成的马达具有高扭矩和平稳的启动及操作。
- 精加工的热处理合金钢齿轮。
- 可选拉绳型和手柄型。
- 耶鲁葫芦自重轻又经济，同时可以精确控制负载。
- 手柄型控制，符合人体工程学设计，单手即可简单操作。
- 吊钩型或固定型均可提供。
- 采用可旋转内置带滤网的进气口装置。
- 铝制外壳和端盖使得葫芦具有自重轻，便于携带，同时坚固耐用的特性。
- 外置可调制动装置。
- 标配上下限位装置。
- 精密机加工的合金钢传动装置和经热处理的正齿轮完美机械配合，提供紧密网状又设计紧凑的齿轮减速装置。
- 排气口为1/2 NPTF，可额外增加消音器让操作更安静。
产品选项
- 防火花选项 – 可应用在有可燃物质存在的使用环境。
技术参数
拉绳型
| 类型 |
额定载荷
kg
|
可旋转
吊钩式
|
固定式 |
标准起升高度
m
|
最大起升速度
m/min
|
最大下降速度
m/min
|
满载起升耗气量 (90 PSI)
m³/min
|
气管接头尺寸 |
风管最小内径
mm
|
排气口尺寸 | 下吊钩链条数 |
净重
kg
|
| 型号 | ||||||||||||
| 环链（标准型） | 250 | 7400C | 7400F | 3 | 19.8 | 29.0 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 16 |
| 500 | 7401C | 7401F | 3 | 13.7 | 36.6 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 16 | |
| 1000 | 7402C | 7402F | 3 | 7.0 | 18.3 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 2 | 22 | |
| 环链（防火花型） | 338 | 7403A | 7403C | 3 | 18.3 | 30.5 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 16 |
| 675 | 7404A | 7404C | 3 | 8.8 | 15.8 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 2 | 22 | |
| 滚链 | 250 | 7400A | - | 3 | 19.8 | 29.0 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 17 |
| 500 | 7401A | - | 3 | 13.7 | 36.6 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 17 | |
| 1000 | 7402A | - | 3 | 7.0 | 18.3 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 2 | 23 | |
手柄型
| 类型 |
额定载荷 kg |
可旋转 吊钩式 |
固定式 |
标准起升高度 m |
最大起升速度 m/min |
最大下降速度 m/min |
满载起升耗气量 (90 PSI) m³/min |
气管接头尺寸 |
风管最小内径 mm |
排气口尺寸 | 下吊钩链条数 |
净重 kg |
| 型号 | ||||||||||||
| 环链（标准型） | 250 | 7400D | 7400G | 3 | 19.8 | 29.0 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 21 |
| 500 | 7401D | 7401G | 3 | 13.7 | 36.6 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 21 | |
| 1000 | 7402D | 7402G | 3 | 7.0 | 18.3 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 2 | 27 | |
| 环链（防火花型） | 338 | 7403B | 7403D | 3 | 18.3 | 30.5 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 21 |
| 675 | 7404B | 7404D | 3 | 8.8 | 15.8 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 2 | 27 | |
| 滚链 | 250 | 7400B | - | 3 | 19.8 | 29.0 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 21 |
| 500 | 7401B | - | 3 | 13.7 | 36.6 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 1 | 21 | |
| 1000 | 7402B | - | 3 | 7.0 | 18.3 | 1.4 | 3/8 NPTF | 12.7 | 1/2 NPTF | 2 | 28 | |
外形尺寸
AirStar 吊钩式 外形尺寸
| 型号 |
额定载荷
kg
|
A
mm
|
B
mm
|
C
mm
|
E
mm
|
F
mm
|
M
mm
|
W
mm
|
X
mm
|
Y
mm
|
Z
mm
|
| 标准型 | |||||||||||
| 滚链 | 250 | 387 | 260 | 121 | 179 | 129 | 259 | 92 | 765 | 217 | 133 |
| 500 | 387 | 260 | 121 | 179 | 129 | 259 | 92 | 765 | 217 | 133 | |
| 1000 | 457 | 260 | 146 | 179 | 129 | 259 | 92 | 765 | 246 | 133 | |
| 环链 | 250 | 387 | 260 | 121 | 179 | 129 | 259 | 92 | 765 | 217 | 133 |
| 500 | 387 | 260 | 121 | 179 | 129 | 259 | 92 | 765 | 217 | 133 | |
| 1000 | 457 | 260 | 146 | 179 | 129 | 259 | 92 | 765 | 246 | 133 | |
| 防火花型 | |||||||||||
| 环链 | 338 | 387 | 260 | 121 | 179 | 129 | 259 | ||||
| 675 | 457 | 260 | 146 | 179 | 129 | 259 | |||||

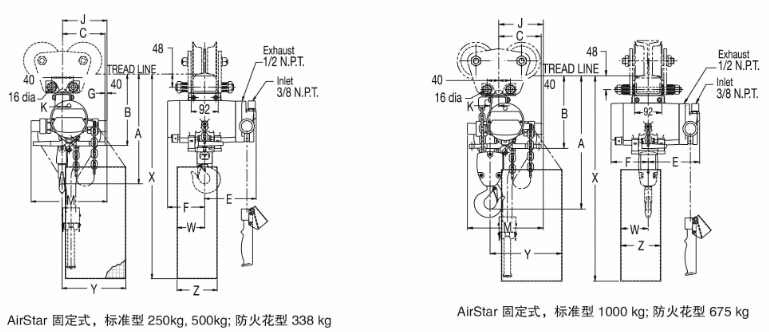

AirStar 固定式 外形尺寸
| 型号 |
额定载荷 kg |
A mm |
B mm |
C mm |
E mm |
F mm |
J mm |
K mm |
M mm |
W mm |
X mm |
Y mm |
Z mm |
| 标准型 | |||||||||||||
| 环链 | 250 | 352 | 244 | 121 | 179 | 129 | 152 | 2 | 259 | 92 | 743 | 217 | 133 |
| 500 | 352 | 244 | 121 | 179 | 129 | 152 | 2 | 259 | 92 | 743 | 217 | 133 | |
| 1000 | 432 | 248 | 146 | 179 | 129 | 152 | 30 | 259 | 92 | 743 | 246 | 133 | |
| 防火花型 | |||||||||||||
| 环链 | 338 | 352 | 244 | 121 | 179 | 129 | 152 | 2 | 259 | ||||
| 675 | 432 | 248 | 146 | 179 | 129 | 152 | 30 | 259 | |||||
