耶鲁电动葫芦

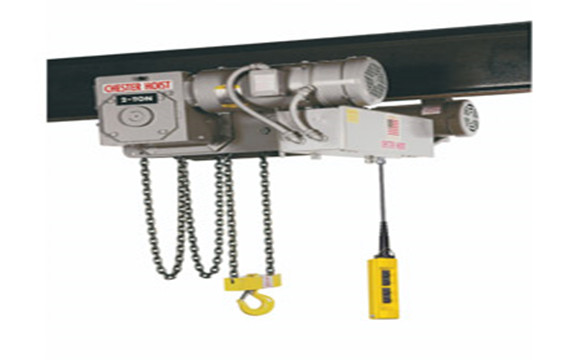

Chester SLE 低净空电动环链葫芦

额定载荷 900 - 21600 公斤 Chester ELM型低净空电动环链葫芦专为对净空高度要求极高的应用。此款葫芦操作平稳、噪音低和故障率低，特别适合征防爆级别Class III下的多种应用。

产品详情

产品特性

采用5或6窝轮起升链轮。
耐用的带有自锁的蜗轮传动机构。
坚固的钢质框架。
直接作用的马达制动器。
每个小车车轮都安装两组精细轴承。
标准控制带回路接触器，符合NEMA 12级别的封闭电线板。
带有上下限位。
多用性- 葫芦设计应用范围较广。可以适用于各种工字钢包括宽型工字钢和轨道。

产品选项

集链盒
可选配手推／手拉或电动小车。
特殊涂层 - 可以按照客户要求提供各种喷漆。标准涂层为机械加工的灰色瓷釉。也可选择环氧涂层。
特殊控制器外壳 - 标准为NEMA 12级别（防尘防水）。可选择适合非危险地区的控制器和仔征危险地区的摔制器。
防爆选项 - 所有主要部件包括马达、控制面板、限位开关等均符合美固NEC防爆等级标准。也可选择防火花选项。
电路和控制 - 所有葫芦和电动小车标准工作电压为380V-3-50Hz。标配为特殊用途葫芦的接触器，也可提供NEMA级别的
接触器。
限位开关 - 葫芦都安装多余的上下开关限位器，如需要额外的或特殊要求，我们也可提供。
过载保护器 - 可提供过载保护器给所有单速葫芦。
小车制动选项
控制手柄 - 可提供多种用途的额外控制键。
缓冲控制 - 用于精确定位。

技术参数

型号			额定载荷 kg	标准起升高度 m	起升速度 m/min	电机功率 kW	小车速度 m/min	最小工字宽度 mm	最小转弯半径 mm	净重 kg
手推式	手拉式	电动式	额定载荷 kg	标准起升高度 m	起升速度 m/min	电机功率 kW	小车速度 m/min	最小工字宽度 mm	最小转弯半径 mm	手推式	手拉式	电动式
ELP-1	ELG-1	ELM-1	900	3	2.5	1.5	8.9	85	1981	198	212	216
ELP-1 1/2	ELG-1 1/2	ELM-1 1/2	1350	3	2.5	1.5	8.9	152	1981	198	212	216
ELP-2	ELG-2	ELM-2	1800	3	2.5	1.5	8.9	152	1981	198	212	216
ELP-3	ELG-3	ELM-3	2700	3	1.3	1.5	8.9	102	1981	243	257	261
ELP-4	ELG-4	ELM-4	3600	3	1.3	1.5	8.9	203	2286	243	257	261
ELP-5	ELG-5	ELM-5	4500	3	1.8	3.0	8.9	118	2591	576	603	590
ELP-6	ELG-6	ELM-6	5400	3	1.8	3.0	8.9	254	2591	576	603	590
ELP-8	ELG-8	ELM-8	7200	3	1.0	3.0	5.1	254	2896	608	666	630
ELP-10	ELG-10	ELM-10	9000	3	0.9	3.0	5.1	127	3048	779	81 5	801
ELP-12	ELG-12	ELM-12	10800	3	0.9	3.0	5.1	305	*	779	81 5	801
ELP-16	ELG-16	ELM-16	14400	3	0.5	3.0	5.1	140	*	1035	1071	1058
ELP-20	ELG-20	ELM-20	18000	3	0.4	3.0	5.1	152	*	1193	1265	1238
ELP-24	ELG-24	ELM-24	21600	3	0.4	3.0	5.1	457	*	1193	1265	1238

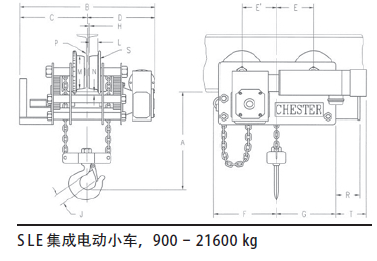

外形尺寸

型号	900kg & 1350kg & 1800kg	2700kg	3600kg	4500kg & 5400kg	7200kg	9000kg & 10800kg	14400kg	18000kg & 21600kg
A, mm	178	203	216	241	305	318	368	457
B, mm	859	859	859	1240	1240	1240	1343	1343
C, mm	419	419	419	597	597	597	648	673
D, mm	440	440	440	643	643	643	695	695
E, mm	197	229	229	187	213	216	302	308
E', mm	197	229	229	187	225	248	302	314
F, mm	305	375	375	332	356	397	473	489
G, mm	254	330	330	383	343	365	473	483
H***, mm	2	6	6	2	5	10	11	11
J, mm	12	36	43	43	56	57	76	92
L, mm	29	34	34	36	43	44	51	51
M, mm	114	162	162	183	210	248	298	298
N, mm	13	16	16	16	14	19	19	19
P*, mm	86	102	102	117	117	127	140	152
R, mm	165	165	165	165	165	165	165	165
S, mm	152	203	203	229	254	297	343	343
T**, mm	225	105	105	260	267	213	44	22

Chester SLE 低净空电动环链葫芦
