耶鲁电动葫芦

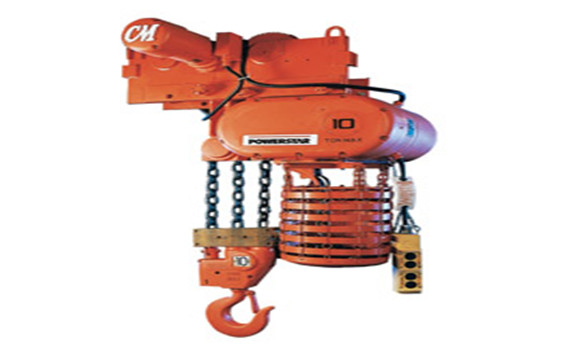

Powerstar 电动环链葫芦

额定载荷 2000 - 15000 公斤 Powerstar型电动环链葫芦的特别设计具有高速和高达20吨的负载载荷，使用空间节省，是应用钢丝绳葫芦场合的另一选择.

产品详情

产品特性

具有H4或更高的工作级别。
专为重型工业应用设计，载荷可达20吨。
采用合金钢材质的窝轮起升链轮，经热处理后拥有更高的韧度和防止齿轮磨损。
采用强效的再生制动机构，防止链条过热。
采用高达7.5马力功率的马达，可提供更广泛的提升速度。
可提供单双速控制，双速为3:1速度比。
标配带有可调上下限位装置。
标配带有过载保护装置。
合金钢质起重链条易于维护，减少磨损和滥用。
出厂前均经过125%负载测试。
外壳采用坚固铝合金材质。
坚固齿轮传动机构提供最佳性能和机械效率。
长期润滑的轴承和油浸密封的齿轮机构可降低维修频率。
采用双重制动系统。
标准马达采用全密封轴承和过热保护，可持续工作30分钟。
标配控制手柄可防潮（符合NEMA4标准）。
标配控制手柄长度为1.2米。
标配电源线长度为0.75米。
可选配小车组合使用，小车可安装在较广泛的工字钢上。
手拉小车的标准于拉链长度为0.6米。
具有防水功能（符合NEMA3R）。
若需20吨，具体参数请询问销售

技术参数

型号		额定载荷 kg	标准起升高度	起升速度 m/min		电机功率 kW	净重 kg
单速	双速	额定载荷 kg	标准起升高度	单速	双速	电机功率 kW	单速	双速
7002	7004	2000	6	6.0	2.0	3.7	1	176
7305	7037	2000	6	8.0	2.7	3.7	1	182
7006	7008	2000	6	10.0	3.3	3.7	1	182
7010	7012	3000	6	6.0	2.0	3.7	1	182
7317	7319	3000	6	8.0	2.7	5.6	1	184
7014	7016	3000	6	10.0	3.3	5.6	1	184
7329	7331	4000	6	4.0	1.3	3.7	2	221
7337	7339	4000	6	6.0	2.0	5.6	2	222
7030	7032	5000	6	4.0	1.3	3.7	2	221
7018	7020	5000	6	6.0	2.0	5.6	2	222
7357	7359	6000	6	4.0	1.3	5.6	2	248
7365	7367	7500	6	2.0	0.7	3.7	23	273
7369	7371	7500	6	2.8	0.9	3.7	3	273
7373	7375	7500	6	3.5	1.2	5.6	3	280
7377	7379	7500	6	4.0	1.3	5.6	3	280
7385	7387	9000	6	2.0	0.7	3.7	3	275
7389	7391	9000	6	2.8	0.9	5.6	3	282
7393	7395	9000	6	3.3	1.1	5.6	3	282
7401	7403	10000	6	2.0	0.7	3.7	3	275
7405	7407	10000	6	2.8	0.9	5.6	3	282
7409	7411	10000	6	3.3	1.1	5.6	3	282
7417	7419	12000	6	1.5	0.5	3.7	4	320
7421	7423	12000	6	2.0	0.7	5.6	4	327
7425	7427	12000	6	2.5	0.8	5.6	4	327
7429	7431	15000	6	1.0	0.3	3.7	5	362
7437	7439	15000	6	1.5	0.5	5.6	5	368
7441	7443	15000	6	2.0	0.7	5.6	5	368

手推手拉式小车

型号		额定载荷 kg	工字钢宽度 mm	最小转弯半径 mm	净重 kg
手推式	手拉式	额定载荷 kg	工字钢宽度 mm	最小转弯半径 mm	手推式	手拉式
5973	5964	2000	85 - 140	1219	44	79
5971	5972	3000	127 - 159	1676	79	133
5971	5972	4000	127 - 159	1676	79	133
5971	5972	5000	127 - 159	1676	79	133
5971	5972	6000	127 - 159	1676	79	133
7205	7209	7500	140 - 184	3048	151	178
7206	7210	9000	152 - 203	3048	151	178
7207	7211	10000	152 - 203	3048	151	178
7208	7212	12000	152 - 203	3048	151	178
7530	7532	15000	152 - 203	3048	158	185

电动小车

型号	额定载荷 kg	电动小车速度 m/min	工字钢宽度 mm	最小转弯半径 mm	净重 kg
7065	2000	16.25	85 - 140	1219	76
7067	2000	25	85 - 140	1219	76
7069	3000	12.5	127 - 159	1676	113
7585	4000	12,5	127 - 159	1676	115
7071	5000	12.5	127 - 159	1676	115
7073	6000	12.5	127 - 159	1676	115
7224	7500	8.75	140 - 184	3048	176
7225	9000	8.75	152 - 203	3048	176
7226	10000	8.75	152 - 203	3048	176
7227	12000	8,75	178 - 203	3048	176
7229	15000	8.75	178 - 203	3048	182

外形尺寸

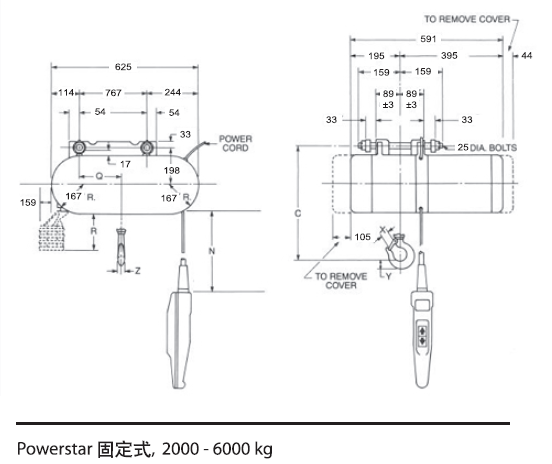

Powerstar固定式外形尺寸

型号	2t	3t	4t	5t	6t
C, mm	735	735	864	864	864
N, mm	5055	5055	5055	5055	5055
Q, mm	95	95	149	149	149
R, mm	459	459	665	665	665
X, mm	41	41	59	59	59
Y, mm	17	17	65	65	65
Z, mm	32	32	46	46	46

Powerstar 电动环链葫芦

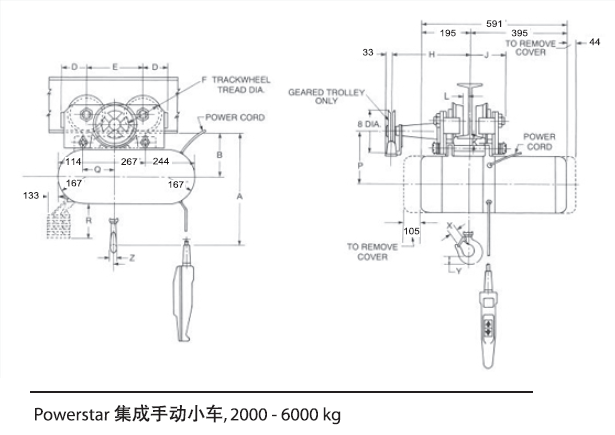

Powerstar手推/手拉式外形尺寸

型号	2t	3t	4t	5t	6t
A, mm	786	800	929	929	929
B, mm	249	264	264	264	264
D, mm	89	116	116	116	116
E, mm	241	267	267	267	267
F, mm	119	148	148	148	148
H, mm	325	359	359	359	359
J, mm	127	159	159	159	159
K, mm	17	32	32	32	32
L, mm /td>	13	24	24	24	24
P, mm	294	303	303	303	303
Q, mm	95	95	149	149	149
R, mm	459	459	665	665	665
X, mm	41	41	59	59	59
Y, mm	17	17	65	65	65
Z, mm	32	32	46	46	46

Powerstar 电动环链葫芦

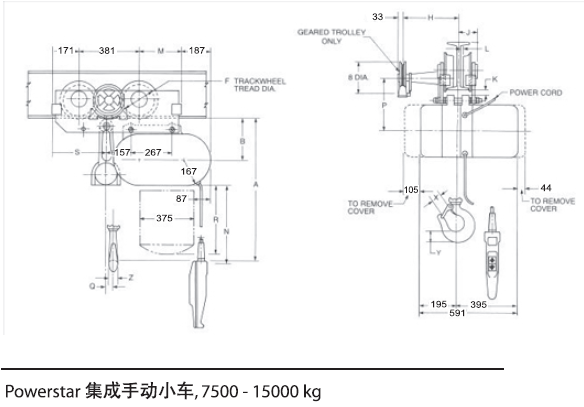

型号	7 1/2 t	9t	10t	12 t	15t
A, mm	1000	1046	1046	1046	1218
B, mm	300	300	300	294	294
F, mm	203	203	203	203	203
H, mm	356	362	362	375	351
J, mm	130	137	137	149	149
K, mm	38	37	37	32	32
L, mm	19	24	24	27	27
M, mm	273	273	273	273	335
N**, mm	5436	5436	5436	5436	5436
P, mm	414	414	414	414	414
Q, mm	24	24	24	0	-46
R**, mm	546	546	546	664	791
S, mm	325	325	325	325	411
X, mm	59	76	76	76	92
Y, mm	65	76	76	76	92
Z, mm	46	60	60	60	76

Powerstar 电动环链葫芦

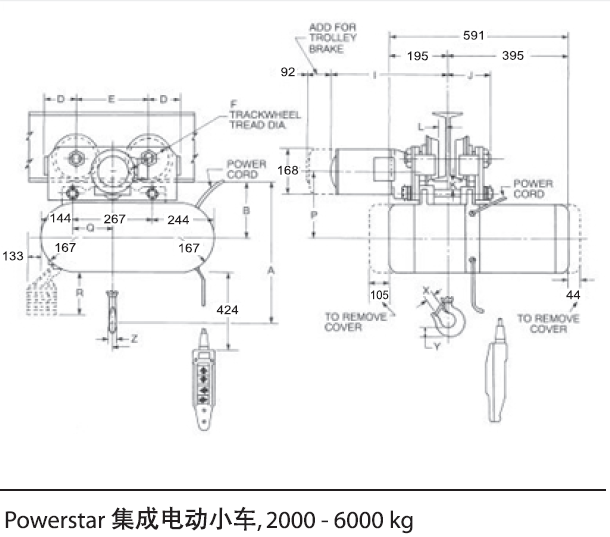

Powerstar电动小车外形尺寸

型号	2t	3t	4t	5t	6t
A, mm	786	800	929	929	929
B, mm	249	264	264	264	264
D, mm	89	116	116	116	116
E, mm	241	267	267	267	267
F, mm	119	148	148	148	148
I, mm	443	473	473	473	473
J, mm	127	159	159	159	159
K, mm	17	32	32	32	32
L, mm	13	24	24	24	24
P, mm	294	303	303	303	303
Q, mm	95	95	149	149	149
R**, mm	459	459	665	665	665
X, mm	41	41	59	59	59
Y, mm	17	17	65	65	65
Z, mm	32	32	46	46	46

Powerstar 电动环链葫芦

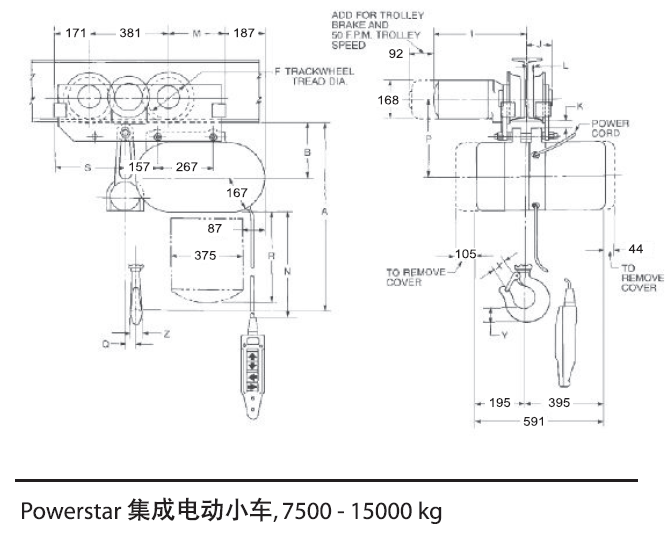

型号	7 1/2 t	9t	10t	12t	15t
A, mm	1000	1046	1046	1046	1218
B, mm	300	300	300	294	294
F, mm	203	203	203	203	203
I, mm	457	464	464	498	468
J, mm	130	137	137	149	149
K, mm	38	37	37	32	32
L, mm	19	24	24	27	27
M, mm	273	273	273	273	335
N**, mm	5436	5436	5436	5436	5436
P, mm	414	414	414	414	414
Q, mm	24	24	24	0	-30
R**, mm	546	546	546	664	791
S, mm	325	325	325	325	408
X, mm	59	76	76	76	92
Y, mm	65	76	76	76	92
Z, mm	46	60	60	60	76

Powerstar 电动环链葫芦
