耶鲁电动葫芦

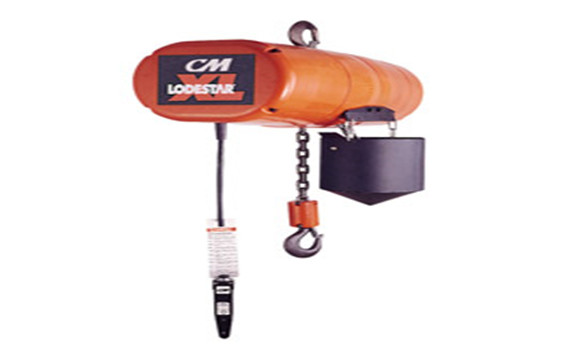

Lodestar XL 电动环链葫芦

额定载荷 2000 - 15000 公斤； Lodestar XL电动环链葫芦拥有重型工业应用设计，相较传统的环链葫芦，速度更快，吊链更少，起吊载荷更高。无论在汽车工厂，重型机械设备厂，造纸业，还

产品详情

产品特性

重型工业应用设计，多盘式制动系统
锻造的十链窝可倾斜起重链轮确保链条的平滑运行，起升速度恒定，同时减少链条磨损。
油浴的齿轮传动装置提升产品寿命，同时带来更安静的操作体验。
H-4 工作级别
配过载保护器
螺旋式限位开关
热保护马达
工厂测试125%额定载荷

产品选项

户外选项(NEMA 3R)
防酸选项
链袋
小车制动器

技术参数

型号+	额定载荷 kg	标准起升高度 m	起升速度 m/min* （50Hz）		电机功率 kW	下吊钩链条数	净重 kg
型号+	额定载荷 kg	标准起升高度 m	单速	双速	电机功率 kW	下吊钩链条数	吊钩式	手推小车式	手拉小车式	电动小车式
5201	2000	3	4.5	-	2.6	1	167	194	215	219
5204	2000	3	6.0	-	2.6	1	167	194	215	219
5265	2000	3	7.6	-	4.1	1	167	194	215	219
5209	3000	3	2.4	-	2.6	2	200	225	232	264
5212	3000	3	3.0	-	2.6	2	200	271	275	287
5267	3000	3	3.8	-	2.6	2	200	271	275	287
5215	4000	3	2.4	-	2.6	2	200	225	232	264
5218	4000	3	3.0	-	2.6	2	200	271	275	287
5269	4000	3	3.8	-	4.1	2	200	271	275	287
5221	5000	3	1.5	-	2.6	3	215	285	290	301
5224	5000	3	2.1	-	2.6	3	215	285	290	301
5279	5000	3	2.4	-	2.6	2	200	225	232	264
5283	5000	3	3.0	-	4.1	2	200	271	275	287
5285	5000	3	3.8	-	4.1	2	200	271	275	287
5227	6000	3	1.5	-	2.6	3	215	285	290	301
5230	6000	3	2.1	-	2.6	3	215	285	290	301
5287	6000	3	2.4	-	4.1	3	215	285	290	301
5289	7500	3	1.5	-	2.6	3	215	285	290	301
5291	7500	3	2.4	-	4.1	3	215	285	290	301
-	2000	3	1.5	4.5	2.6	1	172	199	220	224
-	2000	3	2.0	6.0	2.6	1	172	199	220	224
-	3000	3	0.8	2.4	2.6	2	205	230	280	269
-	3000	3	1.0	3.0	2.6	2	205	230	280	269
-	4000	3	0.8	2.4	2.6	2	205	230	280	269
-	4000	3	1.0	3.0	2.6	2	205	230	280	269
-	5000	3	0.5	1.5	2.6	3	220	290	295	306
-	5000	3	0.7	2.1	2.6	3	220	290	295	306
-	5000	3	0.8	2.4	2.6	2	205	230	280	269
-	6000	3	0.5	1.5	2.6	3	220	290	295	306
-	6000	3	0.7	2.1	2.6	3	220	290	295	306
-	7500	3	0.5	1.5	2.6	3	220	290	295	306

+ 在产品型号后面加后缀：
H- 吊钩式，P- 手推小车式，G- 手拉小车式，M- 电动小车式。（注：7500公斤载荷没有吊钩式悬挂方式）
若是双速葫芦，请使用单速葫芦产品型号，但必须在订单中指出为双速。
* 以上数据都基于380V-3Ph-50Hz工作电压

小车

类型	额定载荷 kg	工字钢宽度 mm	最小转弯半径 m	电动小车行走速度 m/min （50Hz）
单链	2000	85 - 140	1.2	16.5或 25.3
双链	3000	102 - 159	1.2	12.7
	4000	102 - 159	1.8	12.7
	5000	102 - 159	1.8	12.7
三链	5000	102 -159	1.8	12.7
	6000	102 - 159	1.8	12.7
	7500	102 - 159	1.8	12.7

外形尺寸

Lodestar吊钩式外形尺寸

型号	单链 2t	双链3 - 5t	三链5- 6t
A，mm	635	897	919
C，mm	214	289	289
D，mm	206	140	140
T（3m起升高度），mm	360	360	360
U（3m起升高度），mm	1905	1905	1905
V，mm	38	57	57
W，mm	29	41	41
X，mm	33	52	52
Z，mm	105	140	140

Lodestar XL 电动环链葫芦

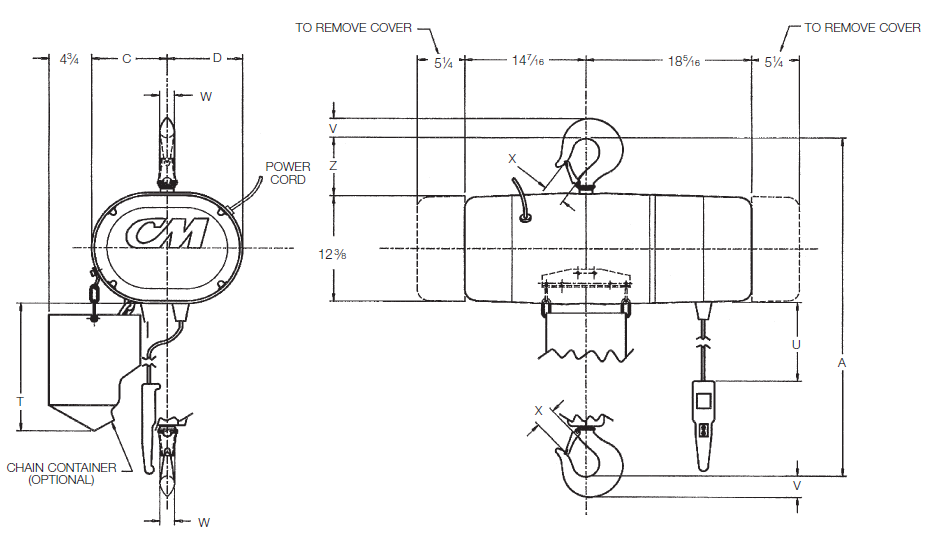

Lodestar XL 吊钩式， 2000-6000 kg

Lodestar XL 手推/手拉小车式外形尺寸

型号	单链	双链		三链
型号	2t	3t	4t & 5t	5 - 7.5t
A， mm	729	851	857	879
B， mm	248	265	271	271
C， mm	214	289	289	289
D， mm	213	140	140	140
E， mm	241	232	305	305
F， mm	89	83	122	122
H， mm	133	144	68	68
J， mm	256	267	191	191
K， mm	119	102	165	165
L， mm	13	16	16	16
M， mm	13	68	0	o
N， mm	127	92	98	98
P， mm	32	10	11	11
T（3m起升高度），mm	360	360	360	360
U（3m起升高度），mm	1905	1905	1905	1905
V， mm	38	57	57	57
W， mm	29	41	41	41
X， mm	33	52	52	52
Y*， mm	287	327	283	283
Z*， mm	-	486	486	486

Lodestar XL 电动环链葫芦

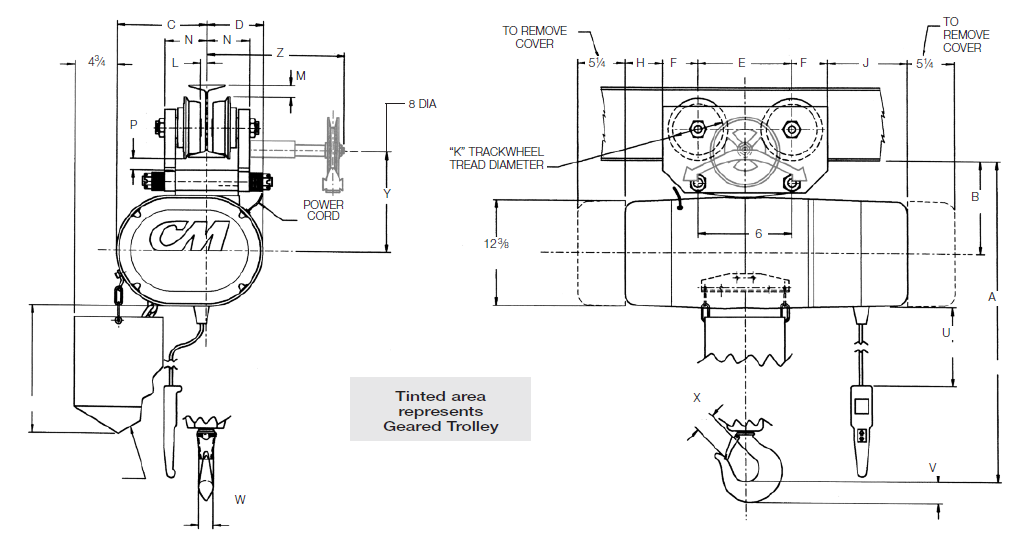

Lodestar XL 手推/手拉式， 2000-7500 kg

Lodestar XL电动小车式外形尺寸

型号	单链	双链		三链
型号	2t	3t	4t & 5t	5 - 7.5t
A， mm	729	851	857	879
B， mm	248	265	271	271
C， mm	214	289	289	289
D， mm	206	140	140	140
E， mm	241	232	305	305
F， mm	89	83	122	122
H， mm	133	144	68	68
J， mm	256	267	191	191
K， mm	119	102	165	165
L， mm	13	16	16	16
M， mm	13	68	0	0
N， mm	127	92	98	98
P， mm	32	10	11	11
R， mm	371	-	-	-
S， mm	316	289	335	335
T（3m起升高度），mm	360	360	360	360
U（3m起升高度），mm	1905	1905	1905	1905
V， mm	38	57	57	57
W， mm	29	41	41	41
X， mm	33	52	52	52

Lodestar XL 电动环链葫芦

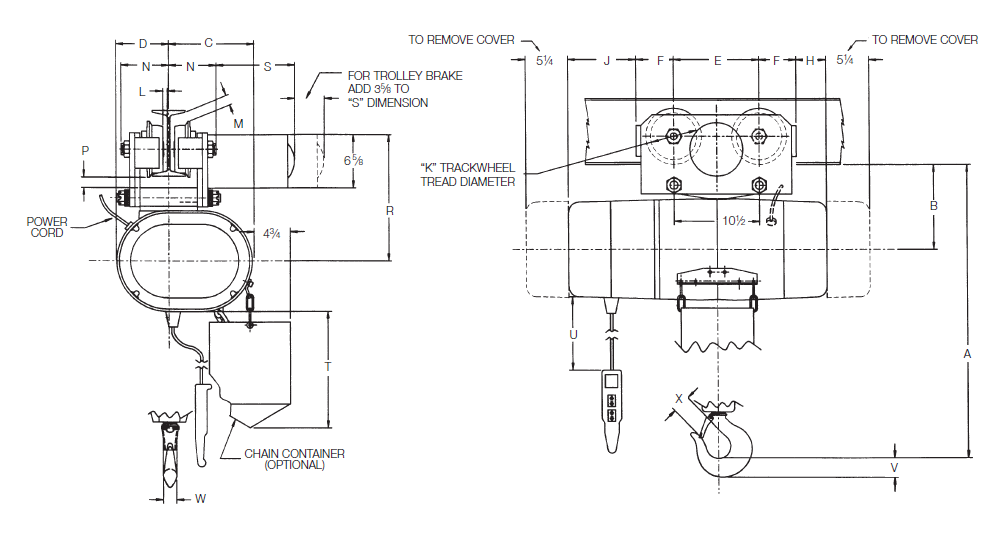

Lodestar XL 电动小车式， 2000kg

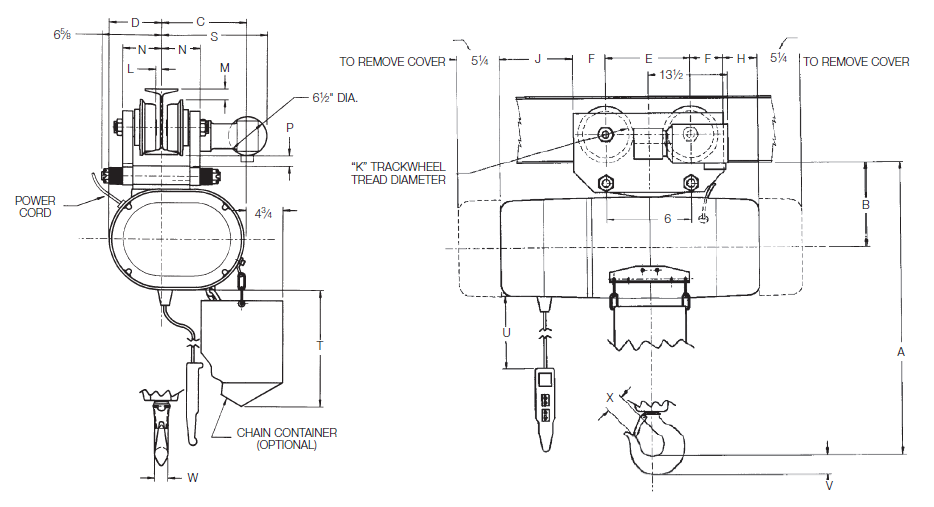

Lodestar XL 电动小车式， 3000-7500 kg
