Global King 双梁钢丝绳葫芦 (Top Running)
Yale Global King 钢丝绳葫芦专为采用公制标准的国际市场用户量身定做。
公司具有 140 年的起重机生产经验，同时结合最新的生产技术与材料工艺，严格的设计标准并采用高品质的产品部件，才能创造出这款行业一流的钢丝绳葫芦。
Global King 葫芦是目前市场上最具Y
竞争力的钢丝绳葫芦之一。它有着业内领先的安全产品特性、灵活的配置和大量产品选项，包括更长的起升高度、特殊的控制选项以及面对危险环境的防爆型号。因着这些特点，可以保证即使在繁重的工作环境下，Global King 葫芦具有使用简便，并且使用寿命长的特点。
双梁钢丝绳葫芦特性：
- 1、钢丝绳卷筒
采用高质钢材制造而成的钢丝绳卷筒采用深沟槽设计，同时还配有导绳机构，可以有效地帮助钢丝绳的准确排绳，确保操作安全的同时延长钢丝绳及卷筒的使用寿命。钢丝绳顶端配三颗高强度金属锁扣锁紧，并且当处于吊钩低位时，顶端仍留有三卷余量，保证操作的安全性。
- 2、高强度 DC 盘式制动器
高强度的 DC 盘式制动器制动性能可达到标准扭矩的2倍，从而实现快速、主动的刹车及抱紧功能。
- 3、葫芦起升电机
双速葫芦起升电机，高低速比为4:1，可以满足您低速运行准确定位及高速运行快速起降的全面工作要求。电机的设计和制造为起重行业所量身定制。
- 4、齿轮传动机构
- 油浸式齿轮传动机构采用三级降速设计，精加工的齿轮组在防渗漏的铸铝齿轮箱中运行。
5、低净空
- 低净空设计保证最大的吊钩行走距离。
6、限位器 （未在图中显示）
- 钢丝绳葫芦标配上下端旋片式电路限位器，另外可选配触碰式顶端限位器。同时机器标配有过载保护装置，保障操作安全性。
7、可旋转吊钩
- 小车标配有可旋转吊钩，吊钩可在水平360度、垂直180度的范围内自由旋转，方便负重的装卸。
小车特性：
- 1、电子化葫芦动作监测卡
选配PulseTM 监测卡，可记录运行的重要信息，有助于故障排除，减少维护成本。另有选配 Pulse 监测电脑接口套装，可方便地在电脑中读取数据。
- 2、小车
小车机构可以方便地调节以适应不同的轨道宽度。标配小车防坠落特性。标配小车防撞块。
- 3、葫芦和小车控制箱
钢丝绳葫芦主机及小车控制部件封闭控制箱具有 NEMA 4/12 的防护等级。控制部分可以实现的主要功能包括：钢丝绳葫芦动作监测功能（可选），电机过热保护功能以及钢丝绳葫芦过载保护功能等。电气部件方便更换。葫芦起升电机及小车可以双速调节，以便平滑加速及负载准确定位。
- 4、小车车轮
高强度的钢制小车车轮能够平滑地运行在符合 ASCE 标准或其他方形钢梁上。小车两侧各有一驱动轮带动最大负载平稳同步运行。5 吨小车是由单一电机通过齿轮减速驱动两侧车轮同步运行。其他吨位的小车都含有双驱动。
技术参数
Global King 双梁 Top-Running & Deck-Mount 钢丝绳葫芦 技术参数：
|
技术指标
|
Global King Top-Running & Deck-Mount 双梁钢丝绳葫芦
|
||||
|
框架尺寸
|
B
|
C
|
D
|
||
|
额定载荷
|
5t
|
10t
|
15t
|
16t
|
20t
|
|
工作级别
|
FEM 2m
相当于 ASME H-4 duty |
||||
|
钢丝绳
|
四绳每列 9mm
|
四绳每列 12mm
|
四绳每列 15mm
|
六绳每列 15mm
|
六绳每列 15mm
|
|
导绳器
|
标配
|
||||
|
下吊钩组
|
360° 旋转销安装配安全搭扣
|
360° 旋转固定安装配安全搭扣
|
|||
|
齿轮组
|
油浸式斜齿轮
|
||||
|
起重电机 (TEFC, IP54)
|
双速鼠笼电机，4:1 速比；F级绝缘等级，带 TAS, 符合 FEM S3 持续接电率
|
||||
|
葫芦制动
|
直流盘式制动器
|
||||
|
葫芦控制
|
电磁接触器——标配双速控制
|
||||
|
上下限位
|
NEMA 4 上/下控制电路
|
||||
|
缺相检测及保护
|
标配
|
||||
|
主电路熔断保护
|
标配
|
||||
|
电机过热保护
|
标配电机热敏开关
|
||||
|
葫芦运行监控器
|
可选
|
||||
|
过载保护装置
|
标配 NEMA 4/12
|
||||
|
小车齿轮箱
|
*蜗轮蜗杆式
|
*斜齿轮传动方式
|
|||
|
小车电机
|
*单速 VFC, 带TAS, 连续工作 30 分钟，F级防护
|
*单速VFC, 带TAS, S3, 连续工作 24 分钟，F级防护
|
|||
|
小车制动
|
*可选
|
标配 50% 力矩的交流盘式制动器
|
|||
|
小车控制
|
标配两档可变频率控制
|
||||
|
小车车轮
|
*203mm 双踏面设计，球墨铸铁 @187 - 255 BHN
|
* ø160mm 双踏面设计
@ 300 - 350 BHN |
*ø200mm 双踏面设计
@ 300 - 350 BHN |
||
|
小车防撞
|
*标配
|
||||
|
轴承
|
全部抗摩擦
|
||||
|
控制箱
|
NEMA 4/12
|
||||
* 不适用于 Deck-Mount 型号。
| 葫芦选项 | 小车选项 | |
| * 主回路接触器 | * 小车变频控制 | |
| * 户外应用 | * 小车制动器 | |
| * 可选主副钩型号 | ||
| * 手柄控制 | ||
| * 起升变频控制 | ||
| * 制动器手动释放 | ||
| * 重锤限位 | ||
| * 上/下限位，四点限位 |
Global King 双梁钢丝绳葫芦 Top Running 技术参数：
|
框架尺寸
|
钢丝绳葫芦
|
小车
|
净重
kg |
|||||||
|
额定载荷
t |
起升高度
ft |
起升高度
m |
标准轨道距离
mm |
起升速度
m/min |
电机功率
kW |
钢丝绳列数
|
变频小车行走速度 m/min
|
小车马达功率
kW |
||
|
B
|
5
|
25
|
7.6
|
1400
|
5.0/1.2
|
4.6/1.2
|
4
|
20/5
|
0.44 x 2
|
710
|
|
40
|
12.2
|
1700
|
760
|
|||||||
|
60
|
18.3
|
2000
|
840
|
|||||||
|
80
|
24.4
|
2000
|
1230
|
|||||||
|
C
|
10
|
25
|
7.6
|
1700
|
5.0/1.2
|
9.3/2.3
|
4
|
20/5
|
0.44 x 2
|
1100
|
|
40
|
12.2
|
2000
|
1250
|
|||||||
|
60
|
18.3
|
2400
|
1480
|
|||||||
|
D
|
15
|
25
|
7.6
|
1700
|
4.5/1.1
|
12.5/3.1
|
4
|
20/5
|
0.96 x 2
|
1510
|
|
40
|
12.2
|
2000
|
1600
|
|||||||
|
60
|
18.3
|
2400
|
1780
|
|||||||
|
16
|
26' - 8"
|
8.1
|
2000
|
3.0/0.75
|
12.5/3.1
|
6
|
20/5
|
0.96 x 2
|
1750
|
|
|
40
|
12.2
|
2400
|
2050
|
|||||||
|
20
|
26' - 8"
|
8.1
|
2000
|
3.0/0.75
|
12.5/3.1
|
6
|
20/5
|
0.96 x 2
|
1750
|
|
|
40
|
12.2
|
2400
|
2050
|
|||||||
* 以上所有数据都基于 380V-3Ph-50Hz 的情况下。
** 轨道距离必须在下单时说明。
*** 变频小车行走速度可选其他速度，具体可咨询销售，最高可达 45 m/min

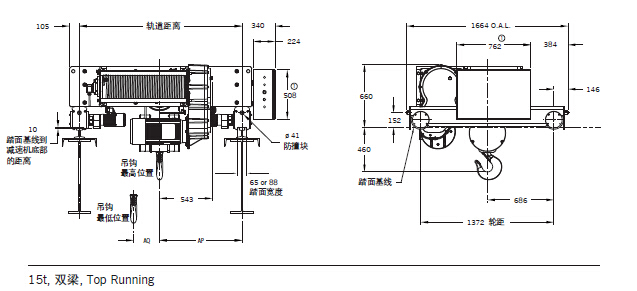

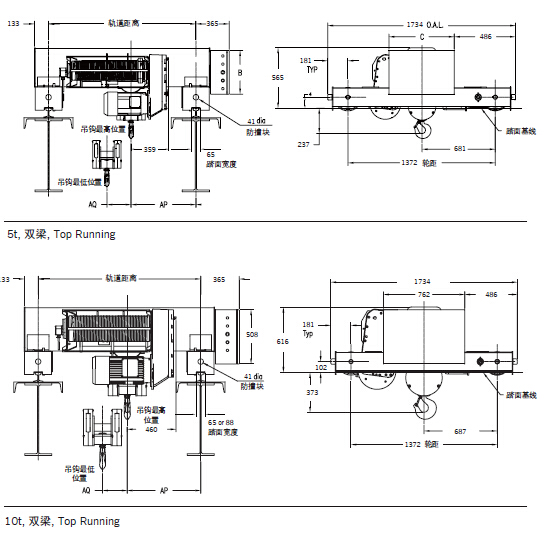

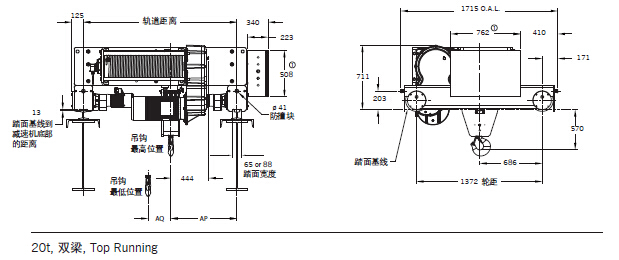

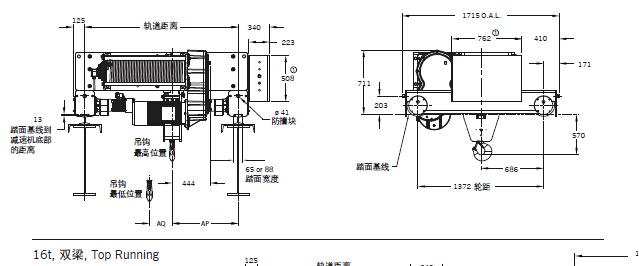

外形尺寸
Global King 双梁钢丝绳葫芦 Top Running 外形尺寸：
|
框架尺寸
|
额定载荷
t |
起升高度
ft |
起升高度
m |
标准轨道距离
mm |
AP
|
AQ
|
|
B
|
5
|
25
|
7.6
|
1400
|
605
|
140
|
|
40
|
12.2
|
1700
|
574
|
225
|
||
|
60
|
18.3
|
2000
|
550
|
300
|
||
|
80
|
24.4
|
2000
|
875
|
232
|
||
|
C
|
10
|
25
|
7.6
|
1700
|
765
|
146
|
|
40
|
12.2
|
2000
|
875
|
232
|
||
|
60
|
18.3
|
2400
|
875
|
347
|
||
|
D
|
15
|
25
|
7.6
|
1700
|
849
|
167
|
|
40
|
12.2
|
2000
|
881
|
257
|
||
|
60
|
18.3
|
2400
|
846
|
378
|
||
|
16
|
26' - 8"
|
8.1
|
2000
|
733
|
171
|
|
|
40
|
12.2
|
2400
|
750
|
260
|
||
|
20
|
26' - 8"
|
8.1
|
2000
|
733
|
171
|
|
|
40
|
12.2
|
2400
|
750
|
260
|
